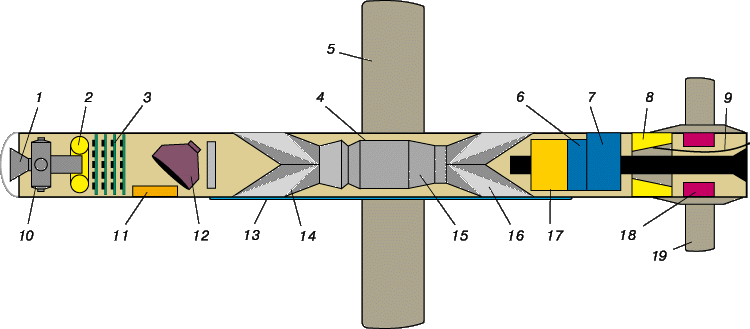

РАКЕТА EFOG-M с усовершенствованной оптоволоконной системой наведения. 1 – телевизионная головка наведения на цель; 2 – газовый охладитель головки; 3 – электроника поискового устройства; 4 – механизм для выпуска крыльев; 5 – крыло (одно из четырех); 6 – приемник сигналов глобальной навигационной спутниковой системы; 7 – блок инерциальной системы наведения; 8 – катушка с оптоволокном; 9 – оптическое волокно; 10 – карданный подвес; 11 – датчик цели; 12 – боеголовка с кумулятивным зарядом; 13 – кабельный гаргрот; 14 – воздухозаборник двигателя (повернут для наглядности на 45°); 15 – реактивный двигатель; 16 – выхлопное сопло двигателя (повернуто для наглядности на 45°); 17 – термобатарея; 18 – рулевой привод; 19 – руль (один из четырех).
