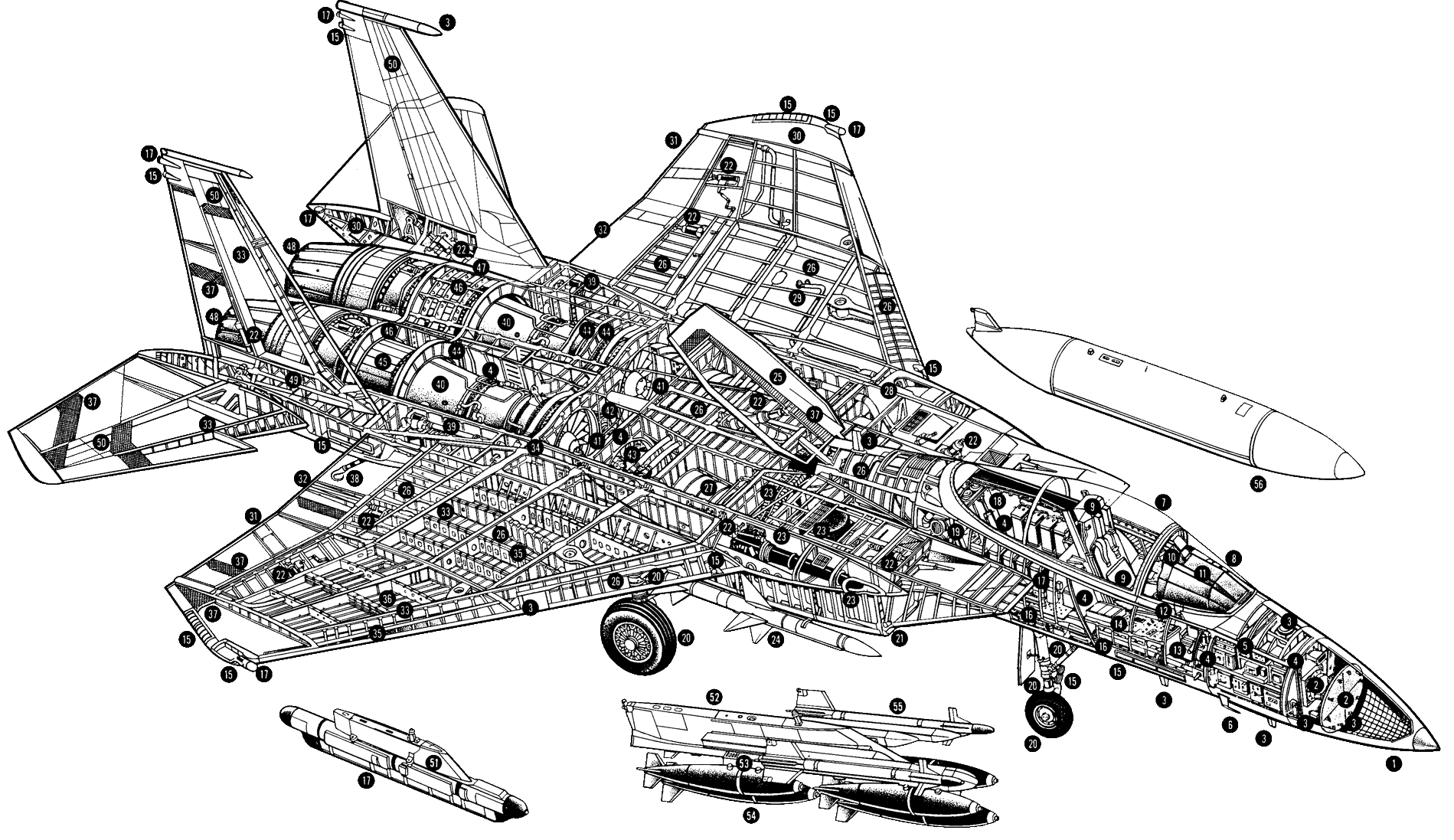

Рис. 16. F-15С «ИГЛ» фирмы «Макдоннелл – Дуглас» – истребитель, состоящий на вооружении ВВС США и их союзников. Имеет два форсированных турбореактивных двухконтурных двигателя фирмы «Пратт – Уитни» и развивает максимальную скорость, соответствующую М = 2,5. Его вооружение состоит из пушки калибра 20 мм, управляемых ракет класса «воздух – воздух» и неуправляемых авиационных ракет. Дальность полета с использованием подвесных топливных баков 5470 км. 1 – стеклопластиковый обтекатель антенны радиолокационной станции; 2 – доплеровская радиолокационная станция; 3 – радиоантенна и антенна радиолокационной станции; 4 – переборки; 5 – отсек радиоэлектронной аппаратуры; 6 – приемник указателя скорости; 7 – фонарь кабины летчика; 8 – лобовое стекло; 9 – кресло пилота; 10 – пилотажно-проекционный индикатор; 11 – приборная доска; 12 – ручка управления; 13 – педали руля направления; 14 – боковой пульт управления; 15 – бортовые огни; 16 – нижние отсеки оборудования; 17 – средства противоэлектронной защиты; 18 – подъемник фонаря кабины; 19 – кондиционер; 20 – шасси; 21 – воздухозаборник двигателя; 22 – гидроусилители; 23 – пушка «Вулкан» калибра 20 мм и боезапас; 24 – управляемая ракета «Спэрроу» класса «воздух – воздух»; 25 – воздушный тормоз; 26 – топливные баки; 27 – канал воздухозаборника; 28 – штуцер системы дозаправки топливом в воздухе; 29 – система трубопроводов подачи топлива; 30 – обтекатели; 31 – элероны; 32 – закрылки; 33 – лонжероны; 34 – штыревые соединения; 35 – нервюры крыла; 36 – панели обшивки крыла со стрингерами; 37 – сотовые конструкции; 38 – посадочный крюк для захвата троса аэрофинишера; 39 – отсеки оборудования воздушной системы; 40 – турбореактивные двухконтурные двигатели; 41 – компрессор; 42 – вспомогательная силовая установка (стартер); 43 – коробка передач; 44 – рамы крепления двигателей; 45 – форсажная камера сгорания; 46 – отсек двигателя с кольцевыми шпангоутами и стрингерами из титана; 47 – титановая обшивка; 48 – сопла форсажной камеры; 49 – узел крепления стабилизатора; 50 – бороволоконные панели обшивки; 51 – пилон для подвески груза в консольной части крыла; 52 – пилон для подвески груза в корневой части крыла; 53 – бомбодержатель; 54 – бомбы; 55 – ракета «Сайдуиндер» класса «воздух – воздух»; 56 – подвесной топливный бак.
