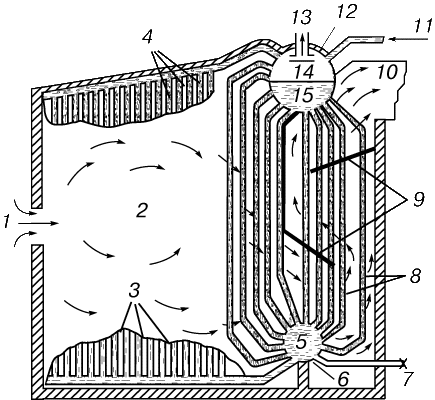

Рис. 3. ДВУХБАРАБАННЫЙ ВЕРТИКАЛЬНЫЙ ВОДОТРУБНЫЙ ПАРОВОЙ КОТЕЛ С ЭКРАНИРОВАННОЙ ТОПКОЙ. 1 – подвод топлива и воздуха; 2 – экранированная (радиационная) топочная камера; 3 – огнеупорная обмазка или металлическая обшивка труб экрана; 4 – трубы экрана; 5 – вода; 6 – цилиндрический водяной барабан; 7 – слив; 8 – вертикальные водяные трубы; 9 – направляющие перегородки; 10 – дымоход к дымовой трубе; 11 – вход воды; 12 – цилиндрический паровой барабан; 13 – выход пара; 14 – пар; 15 – кипящая вода.
