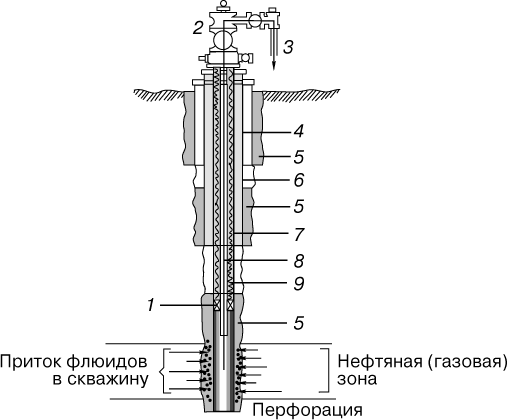

Рис. 6. СХЕМА УСТАНОВКИ ФОНТАННОЙ АРМАТУРЫ на головке скважины; нефть поступает через отверстия перфорации и поднимается вверх под воздействием пластового давления. 1 – пакер (сальник); 2 – фонтанная арматура; 3 – трубопровод для оттока нефти в хранилище; 4 – поверхностная обсадная колонна (кондуктор); 5 – цемент; 6 – промежуточная (техническая) обсадная колонна; 7 – эксплуатационная обсадная колонна; 8 – насосно-компрессорная колонна; 9 – извлекаемый флюид.
